VZHLEDEM K PŘESNOSTI NABÍZÍME MĚŘENÍ NA JEDNOM Z NEJVĚTŠÍCH 3D MĚŘÍCÍCH STROJŮ V ČR!

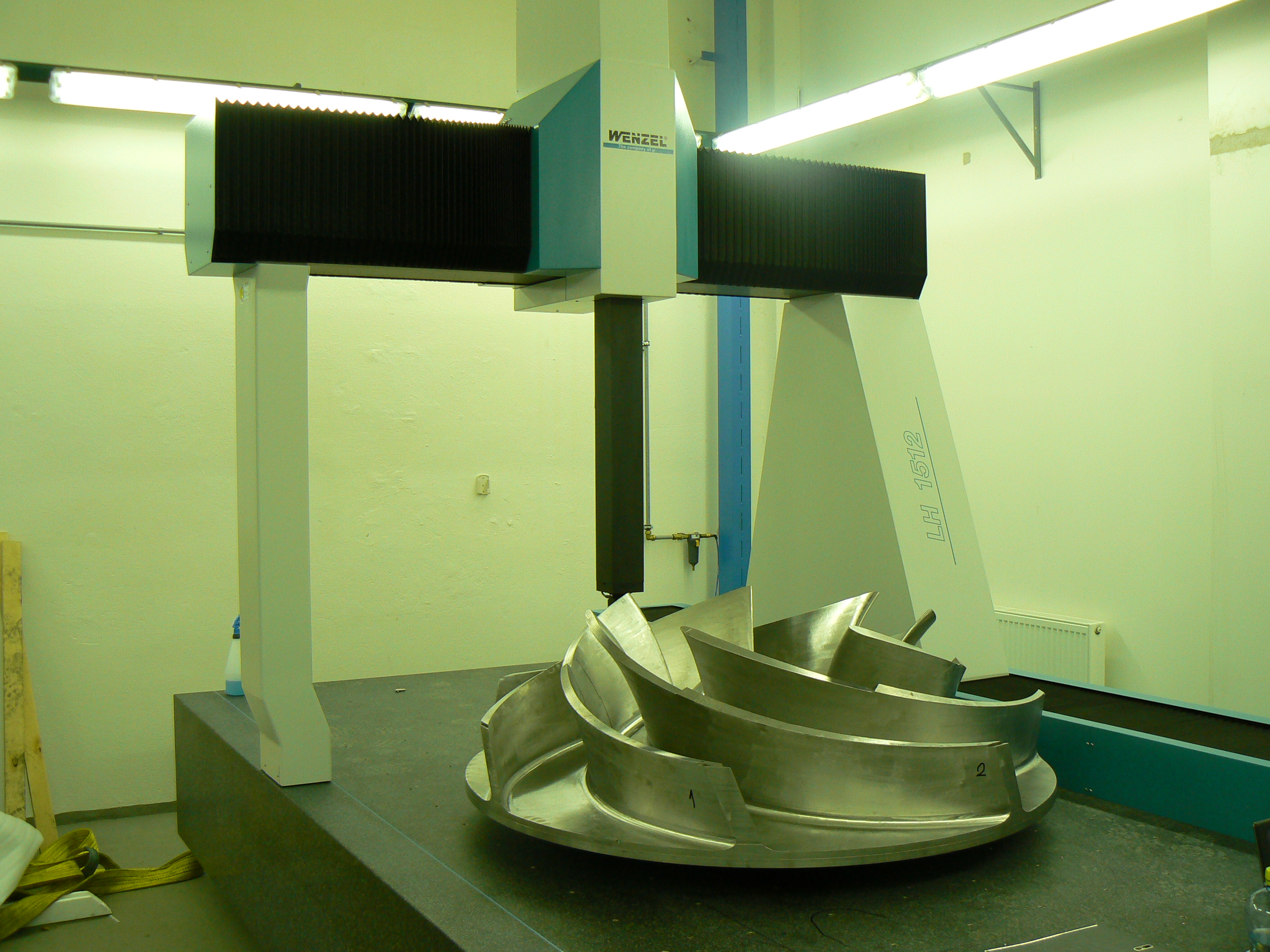

Pohyb os je snímán pomocí lineárního odměřování a snímaná data jednotlivých os (X,Y,Z) jsou transferována do počítače a jsou vyhodnocována pomocí měřícího software. Měřená data jsou vztažena k souřadnému systému stroje. Tříosé souřadnicové měřící stroje WENZEL typu LH jsou vybaveny elektromotory pro pohon všech os. Manuální plynulé ovládání ve všech třech osách samostatně umožňuje joystick nebo jsou řízeny automaticky pomocí CNC programu.

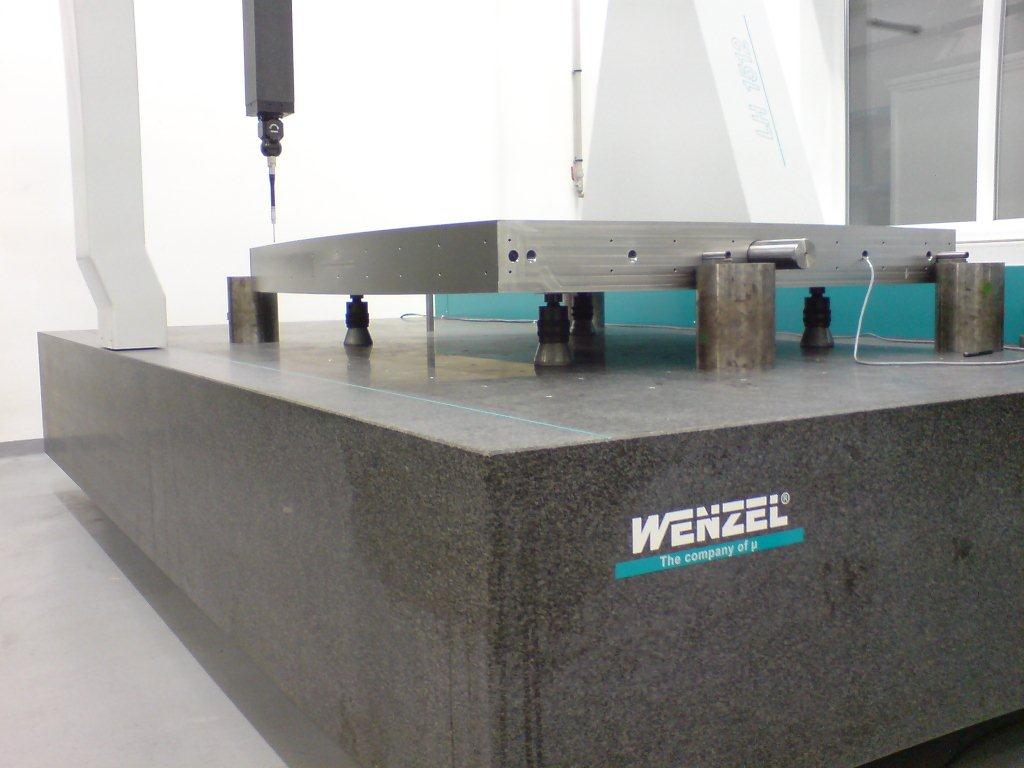

Vodící plochy (pinola tvořící osu Z, portál osa X a osa Y ) jsou vyrobeny z přírodního tvrdého kamene (granitu). Vodící plocha pro osu Y je vyříznuta a vybroušena v základní desce. Všechny osy jsou uloženy na vysoce kvalitních vzduchových ložiskách, která zajišťují velkou přesnost měření. Toto řešení garantuje snadný a plynulý pohyb všech os, dostatečnou tuhost stroje a jeho odolnost vůči vnějším vibracím.
VÝHODY
- měření velkých dílů
- vysoká přesnost měření dle CAD modelu
- vystavení měřícího protokolu
UPLATNĚNÍ
- kontrola forem, nástrojů, přípravků, strojů, převodovek, modelů nebo konstrukcí
- automobilový průmysl
- strojírenství
| Parametry | HODNOTA |
|---|---|
| Maximální rozměr měřeného dílu | osa X: 1 500 mm |
| osa Y: 3 000 mm | |
| osa Z: 1 200 mm | |
| Maximální váha měřeného dílu | 4 000 kg |
| Přesnost měření | MPEE = (2,9 + L/350) μm |

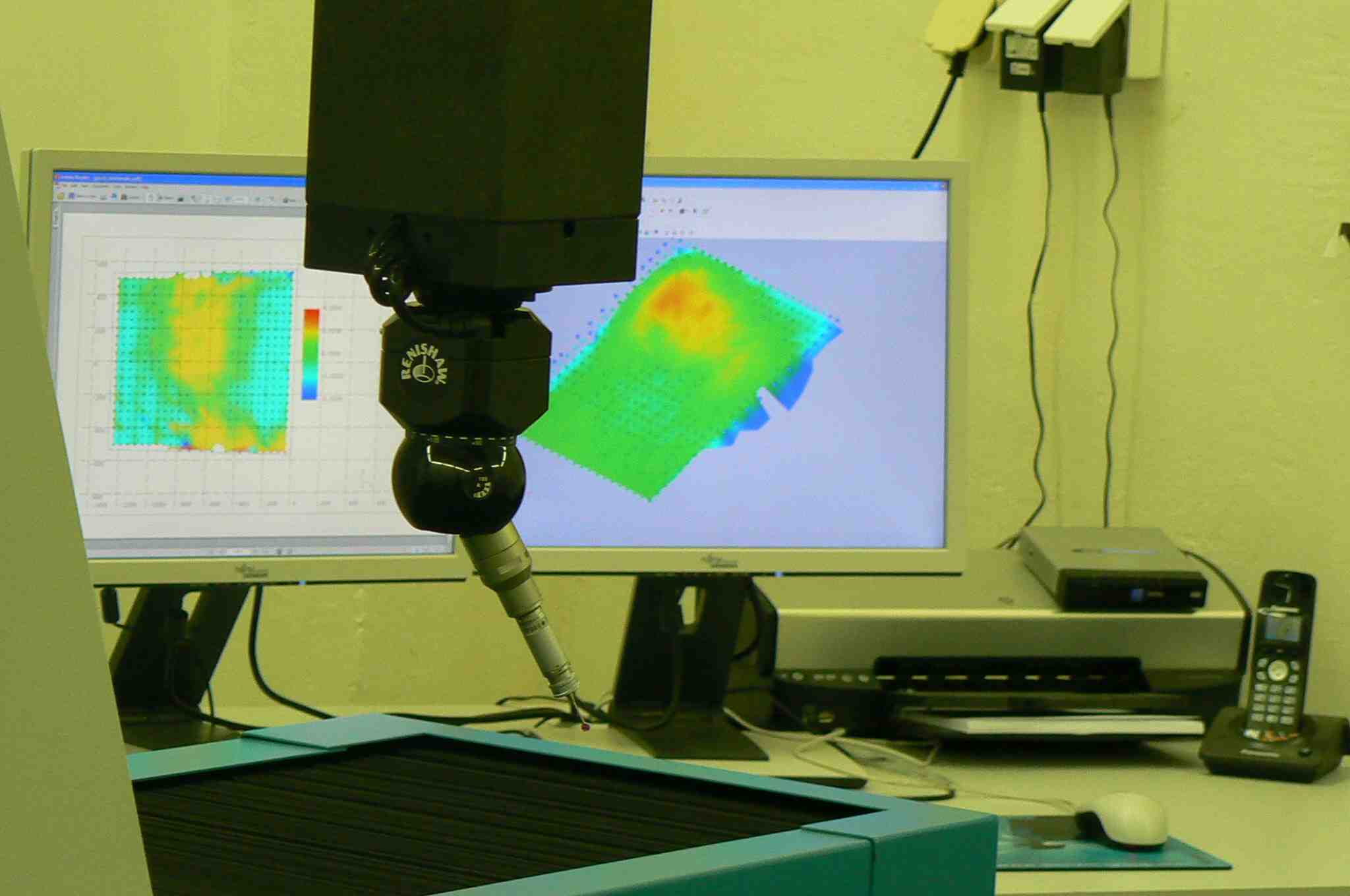

| Měřicí hlava | Renishaw PH10M |
| Měřicí sondy | Renishaw TP 200 |
| Renishaw SP 25 | |
| Software | Metrosoft CM© 3.80 |
3D měřící stroj byl spolufinancován ze zdrojů EU

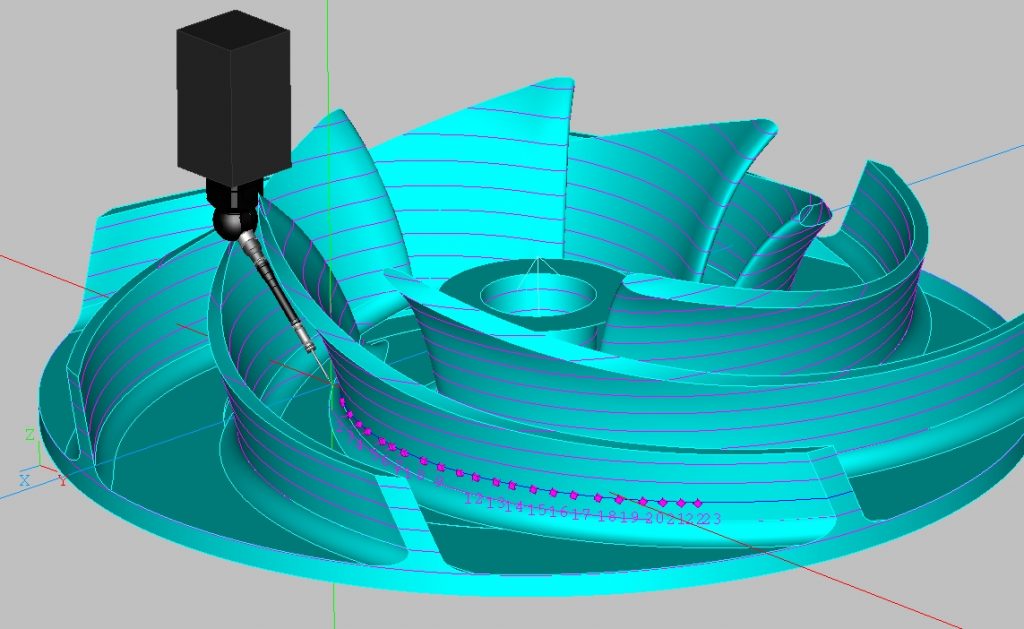

- měření podle CAD modelu (konvertor na vstupní hodnoty VDA/IGES)
- souřadnicové měření
- protokol o měření
